美標止回閥_(API,JIS,磅級)旋啟式止回閥
美標止回閥H44H-150LBH44H-300美標止回閥H44H/H44W
產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
美標止回閥H44H-150LB H44H-300LB H44H-600LB
  產品名稱： 美標止回閥   產品型號： H44H/H44W
  驅動方式： 自動   連接形式： 法蘭
  結構形式： 旋啟式   密封結構： 自密封
  壓力范圍： 150LB-2500LB   公稱通徑： 2
  常用材質： WCB,不銹鋼等   銘牌： 可道品牌

美標止回閥H44H/H44W結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。



日標止回閥H44H/H44W設計標準

設計和制造標準按照: JIS 2071；
結構長度按照: JIS 2002；
連接端尺寸按照：JIS 2212或可選；
檢驗和測試按照: JIS 2003；

壓力等級：10K-20K；
產品規格：2"-24"

美標止回閥H44H/H44W引用標準

設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

壓力實驗

公稱壓力
PN(lb)		 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

美標止回閥H44H/H44W主要構件材料表

殼體 ASTM A216 WCB ASTM A351 CF8
閥瓣及支架 WCB CF8 CF8M Monel
銷軸 F6a F304 F316 Monel F304
閥瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
閥座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL
殼體 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
閥瓣及支架
銷軸 F304L F316L F316L
閥瓣表面 304L 304L STL 316 316 STL 316L 316L STL
閥座表面 304L STL STL 316 STL STL 316L STL STL

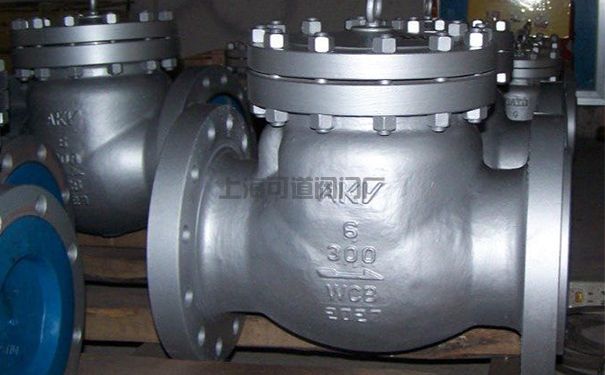

美標止回閥H44H/H44W實物圖

美標止回閥H44H/H44W實物圖美標止回閥H44H/H44W實物圖

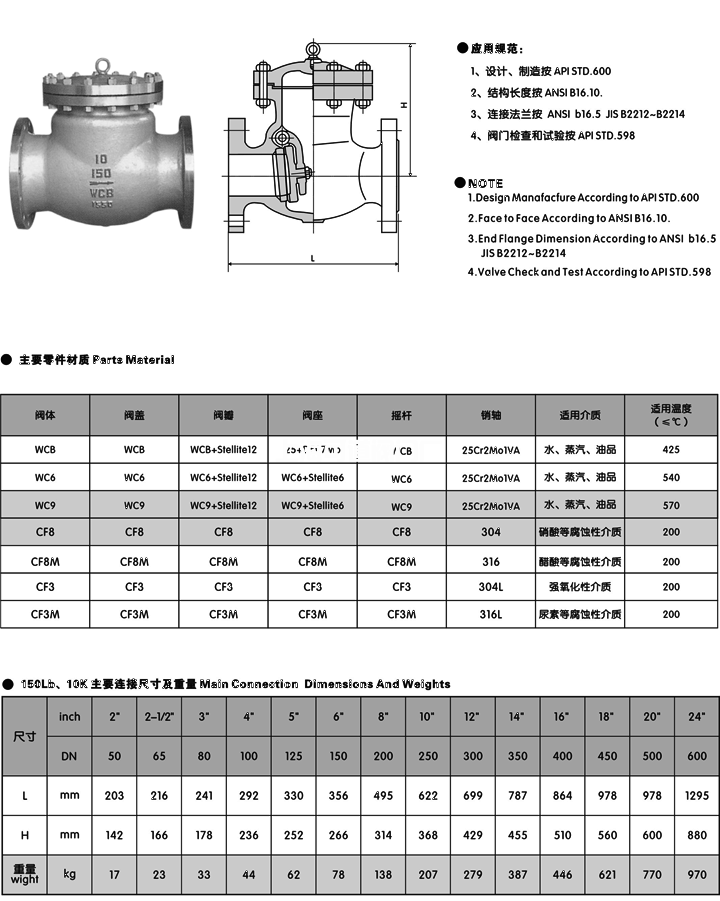

美標止回閥_(API,JIS,磅級)旋啟式止回閥結構圖與尺寸表

美標止回閥H44H/H44W(圖4) 美標止回閥H44H/H44W(圖5)
